立面図の作図　解答編

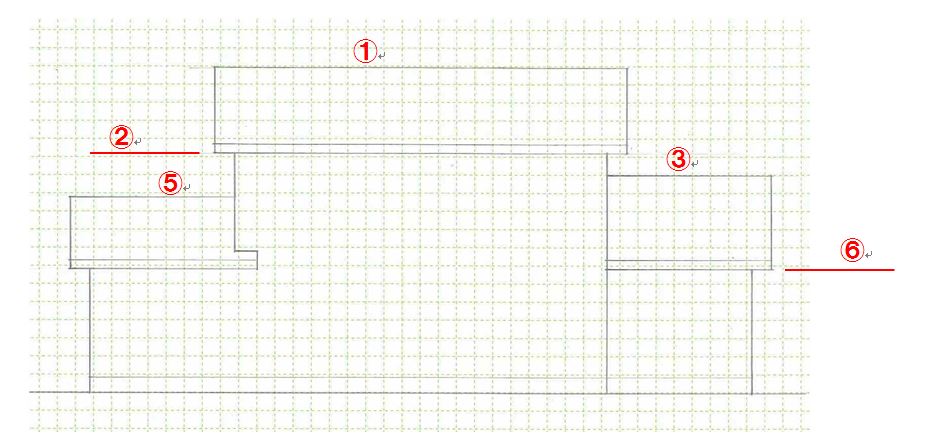

【南立面図】

１、最高の高さ　計算で求めます。
平面寸法÷２×4/10＋軒高＋100（屋根の厚み）　＝　8190÷2×4/10＋6400＋100＝8130　≒　8150

２、屋根の下端ライン　詳細図より、軒高から400下がった位置　6400－400＝6000

３、西側平家部分の屋根の高さ
平面寸法÷２×4/10＋軒高＋100　＝　9100÷2×4/10＋3500＋100＝5420　≒　5450

※１階の軒高は、胴差の高さと同じになります。

４、西側平家部分（２階の壁に当たるところ）
平面寸法×4/10＋軒高＋100　＝　2730×4/10＋3500＋100＝4692≒4700

５、東側平家部分の屋根の高さ
平面寸法÷２×4/10＋軒高＋100　＝　6370÷2×4/10＋3500＋100＝4874　≒　4900

６、平家部分の屋根の下端ライン
２階と同じく、軒高より400下がった位置となります。3500－400＝3100

７、６と同じ

８、水切りラインの高さは、土台の下端になります。（詳細図参照）
床高さを600にした場合は、地面から400の高さ、　床高さを500とした場合は300の高さに入ります。
※立面図に表現する線は、水切りであり、基礎パッキンではありません。



※屋根の下端ライン　6000　と　3100　は覚えておいて下さい。

※平面寸法÷２×4/10＋軒高＋100　この計算は、『平面寸法×0.2＋6500』　とすれば速いです。

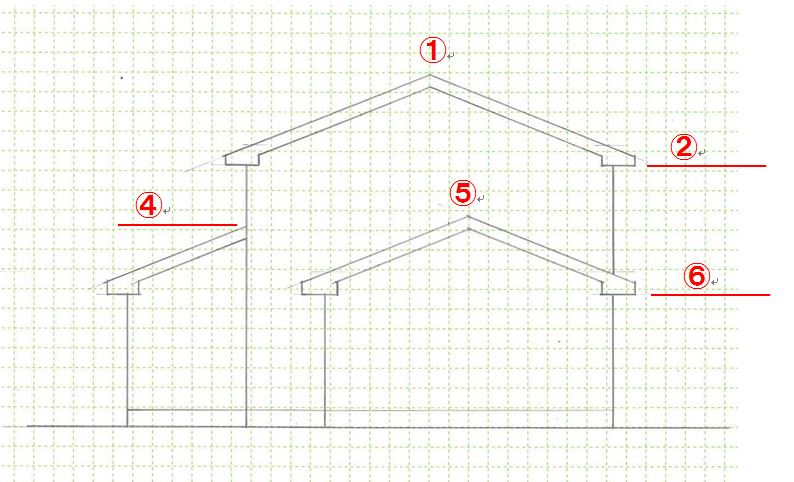

【東立面図】

１、最高の高さ
平面寸法÷２×4/10＋軒高＋100（屋根の厚み）　＝　8190÷2×4/10＋6400＋100＝8130　≒　8150

２、屋根の下端ライン
詳細図より、軒高から400下がった位置　6400－400＝6000

４、西側平家部分（２階の壁に当たるところ）
平面寸法×4/10＋軒高＋100　＝　2730×4/10＋3500＋100＝4692≒4700

５、東側平家部分の屋根の高さ
平面寸法÷２×4/10＋軒高＋100　＝　6370÷2×4/10＋3500＋100＝4874　≒　4900

６、平家部分の屋根の下端ライン
２階と同じく、軒高より400下がった位置となります。3500－400＝3100



◆傾斜屋根の描き方



軒高より100高いところ（6500ライン）と壁心の交点に勾配定規を合わせ線を引きます。
100は屋根の厚みです。
勾配定規は、４のところに赤い線を合わせて下さい。



◆屋根の形状と寸法

詳細図の外形を1/100にした図面となります。右の写真の赤い線を1/100スケールで作図します。

母屋と軒桁を包含するくらいの位置を通せばＯＫです。





【北立面図】

１、最高の高さ
平面寸法÷２×4/10＋軒高＋100（屋根の厚み）　＝　8190÷2×4/10＋6400＋100＝8130　≒　8150

２、屋根の下端ライン
詳細図より、軒高から400下がった位置　6400－400＝6000

３、西側平家部分の屋根の高さ
平面寸法÷２×4/10＋軒高＋100　＝　9100÷2×4/10＋3500＋100＝5420　≒　5450

※１階の軒高は、胴差の高さと同じになります。

５、東側平家部分の屋根の高さ
平面寸法÷２×4/10＋軒高＋100　＝　6370÷2×4/10＋3500＋100＝4874　≒　4900

６、平家部分の屋根の下端ライン
２階と同じく、軒高より400下がった位置となります。3500－400＝3100







【西立面図】

１、最高の高さ
平面寸法÷２×4/10＋軒高＋100（屋根の厚み）　＝　8190÷2×4/10＋6400＋100＝8130　≒　8150

２、屋根の下端ライン
詳細図より、軒高から400下がった位置　6400－400＝6000

３、西側平家部分の屋根の高さ
平面寸法÷２×4/10＋軒高＋100　＝　9100÷2×4/10＋3500＋100＝5420　≒　5450

※１階の軒高は、胴差の高さと同じになります。

４、西側平家部分（２階の壁に当たるところ）
平面寸法×4/10＋軒高＋100　＝　2730×4/10＋3500＋100＝4692≒4700

６、平家部分の屋根の下端ライン
２階と同じく、軒高より400下がった位置となります。3500－400＝3100

※東側平家部分の屋根　軒先が少し見えますので、忘れずに記入してください。
