寸法線は、「建築物の主要な寸法を記入する」と特記事項に書かれています。建物の全体寸法（縦と横）、また、外壁の位置がずれる場合は、ずれた距離、そして、各部屋の大きさがわかるように記入します。

境界と建築物との距離は、東西南北の４か所が必要です。（赤丸部分）

寸法線は原則、４方に記入したいですが、どうしても時間がない場合は、上と左を省略するなどしても構いません。ただし、右と下の寸法線で、建物の全体寸法（縦と横）と境界との空き寸法（東西南北）はわかるようにして下さい。

寸法線は、強い線にならないようにして下さい。中線でＯＫです。
（断面図の切断線も中線です。太線ではありません）

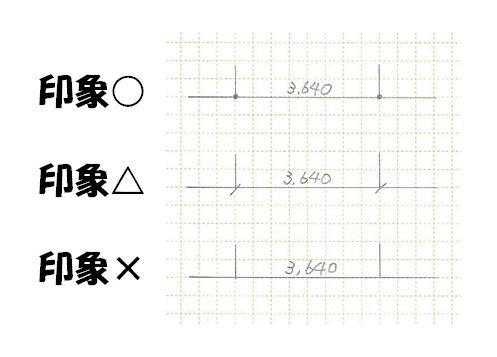

寸法線は、両端を黒丸にするのが一番印象が良くなります。斜線でも減点にはなりませんが、多少印象が悪くなります。（急いで書いた感じが出てしまいます）
どうしても時間がなければ、一番下のように何も書かなくていいですが、印象が悪くなるのはやむを得ません。


縦の寸法線を記入するとき、数字が寸法線の下になるのは間違いです。（上の写真は誤り）
図面を見る時は、通常、北を上にして見ますが、横にする場合は、西が上になるようにします。
