１、建物形状は、当然ですが平面図とリンクさせる必要があります。
２、窓の位置、窓のタイプ（引違いなのか、フィックスなのかなど）も平面図と整合させて下さい。
３、屋根の高さは、平面図（建物の寸法）と断面図より求まります。
（最端エスキース・コード79ページを参照してください。）

水切りの線を水切りがある高さに入れます。これは土間スペース部分にも同じ高さで入ります。
（土間スペース部分も基礎の高さは同じです）
水切りの高さは、基礎の天端高さ（土台の下端高さ）となります。
※基礎パッキンは、この水切りを差していますが、たまたま位置が同じなだけで、基礎パッキンを表現しているわけではありません。
（基礎パッキンは、外からは見えません）

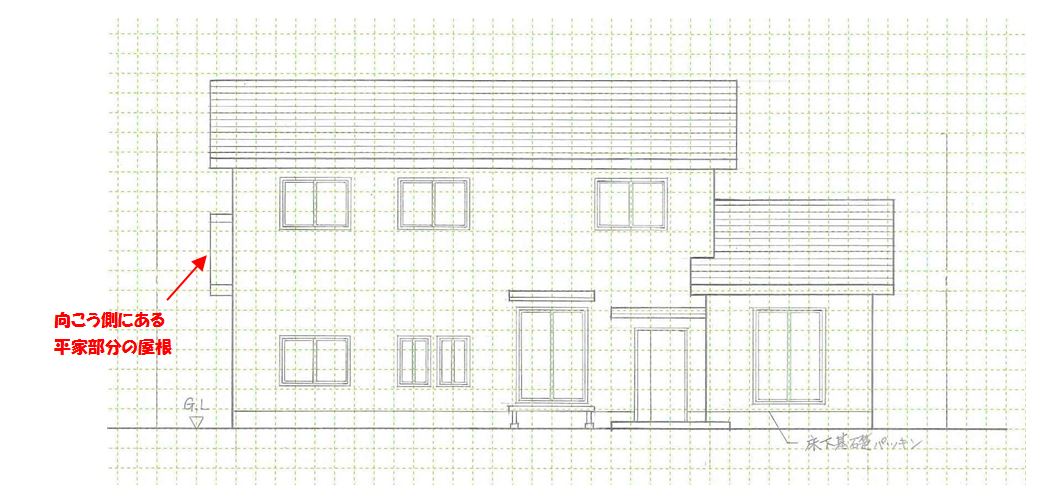

向こう側に見える屋根（平家部分）
サイドにある庇やポーチ
などを忘れる人が多いので注意して下さい。

玄関扉を表現する場合は、ポーチ部分と扉を付けて下さい。
ポーチから離すと（玄関扉を浮かすと）、出入りする時にまたぐことになります。
（必ずしもだめではないですが、通常はフラットです）

筋かいの記入が要求される場合があります。最端エスキース・コード75ページを参照して下さい。

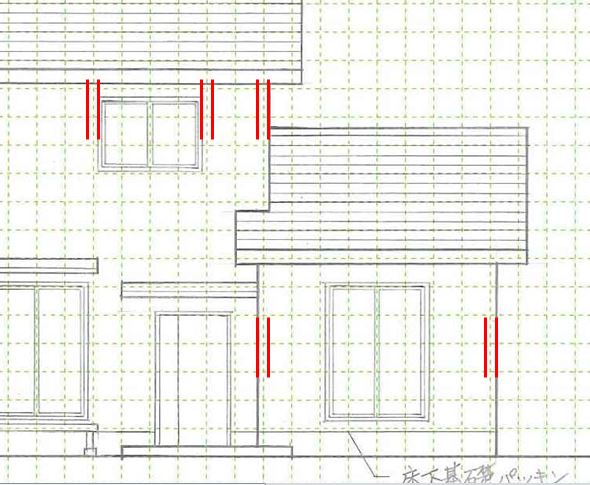

外壁位置や窓の幅は、柱の幅や壁の厚みを考慮した位置に線を引きます。
方眼と一致することはありません。
（最端エスキース・コード75ページ参照）



減点されない最低限の表現で作図した図面です。
ただし、お勧めはしません。この図面は、最悪、残り時間がなくなった時のために覚えておいて下さい。

屋根の仕上げラインを省略。窓の枠を単線で表現（ただし、引違戸とフィックスの違いはわかるように）しています。
