大きな梁が架かるところは、できるだけ両端に１階の柱を設けるようにして下さい。（窓や扉が移動可能な場合は移動させます）





母屋は、軒桁（外側）から910ｍｍの間隔で配置させます。
屋根の中心から910ｍｍずつ取り、外壁部分で455ｍｍの間隔になるのは間違いです。棟木とその隣の母屋の間隔が455ｍｍになるのは構いません。

母屋と棟木の長さは、屋根の先（点線ライン）まで必要です。

点線の四角内（2階外壁位置）の束は、記入してもしなくても構いません。
設置する方法と別の受け材で母屋を受ける方法があります。
束を設ける場合は、２階の柱がある所には不要です。（伏図テキスト参照）

通し柱の記号を間違える人が多いです。通し柱に×は必要ありません。

階段には火打梁を入れてはいけません。２階床レベルに火打梁があると、階段を上る時にじゃまになります。
（踊場位置だと、ちょうど頭に当たる高さになります。）
（吹抜けに火打梁を設けることは構いません。その場合は、平面図にも記入して下さい。）





根太の向きを確認して下さい。根太は、床梁に対して直角方向に入ります。伏図において作図する必要はないですが、部分詳細図（2階床部分を作図する場合）を描く時には意識する必要があります。
根太は、同じ部屋内で向きが変わっても構いません。
赤○部分は、Ｘ方向Ｙ方向共に1820ｍｍ以下の間隔で梁がありますので、根太の方向はどちらでも可能です。（通常は、他の部分と揃えるようにします。）

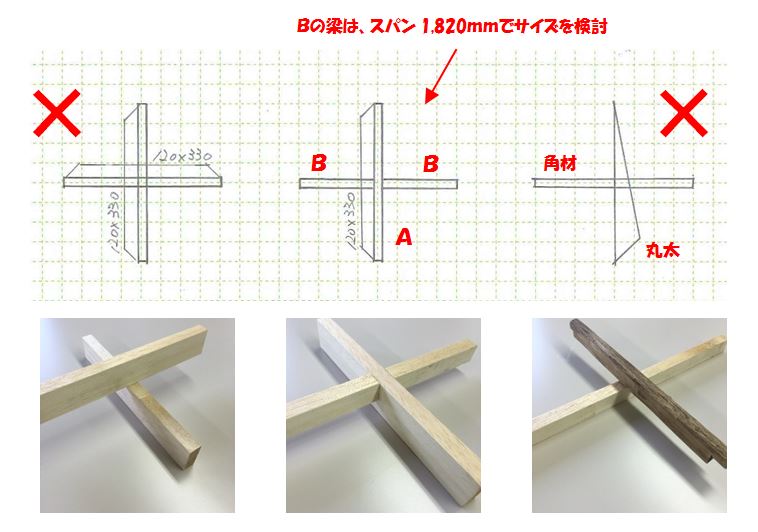

梁は天端をそろえるため、原則、交わる事はありません。（実務では交わる場合もありますが）
例えば、Ａの梁を先に通した場合は、Ｂの梁はスパンが短い２本の梁となります。

また、角材と丸太が交わることもありません。  上図のように作図しないように注意してください。

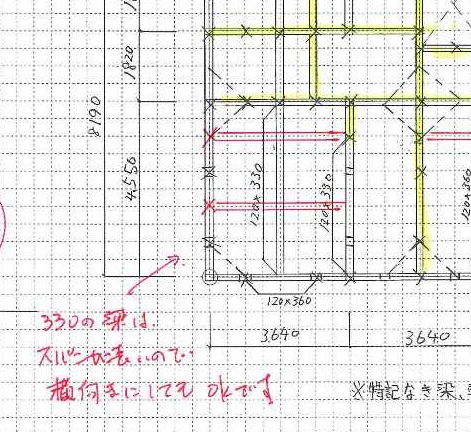

梁を架ける向き

上図の場合、縦方向の4550スパンに大きな梁を架ける方法もできますが、3640のスパンが短い方向に架けた方がベターです。
また、窓の位置をずらすことができる場合は、梁の端部に柱を設けて下さい。

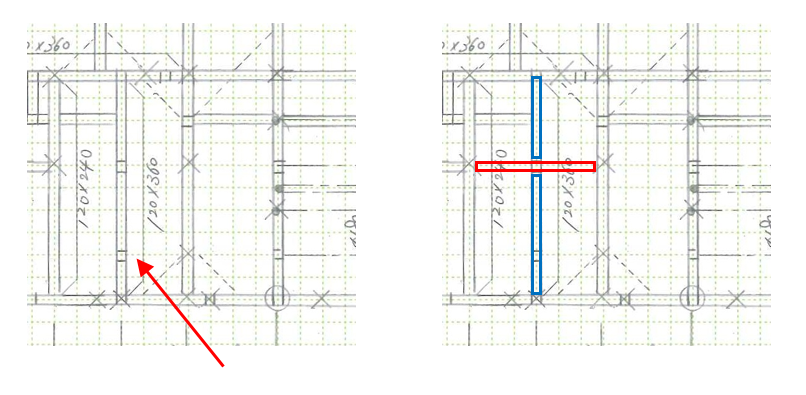

この場合の矢印の梁も、先にスパンが短い方向に赤い梁を架けて、縦の青い梁を入れることができます。
この方が構造的に安定します。

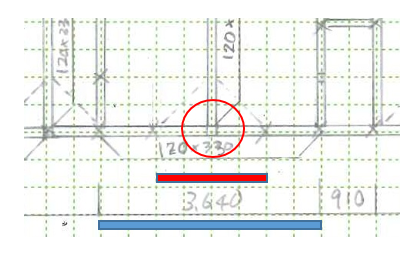

サイズを大きくする範囲

１階に柱がないところに大きい梁が架かっている場合、胴差を大きくしなければいけません。
その大きくする範囲（大きくする胴差の長さ）をどうすればいいかですが、青い長さと赤い長さ、どちらでも構いません。
必要な部分だけ大きくするという考え方と梁の定尺（市場で売られている長さ）が４ｍということで、3640にするという考え方があります。

採点者が見るポイントは、
必要な部分のサイズアップを行なっているかどうかです。

ただし、両端は継手となりますので、１階に柱があるところから１階に柱があるところまでを大きくしてください。
