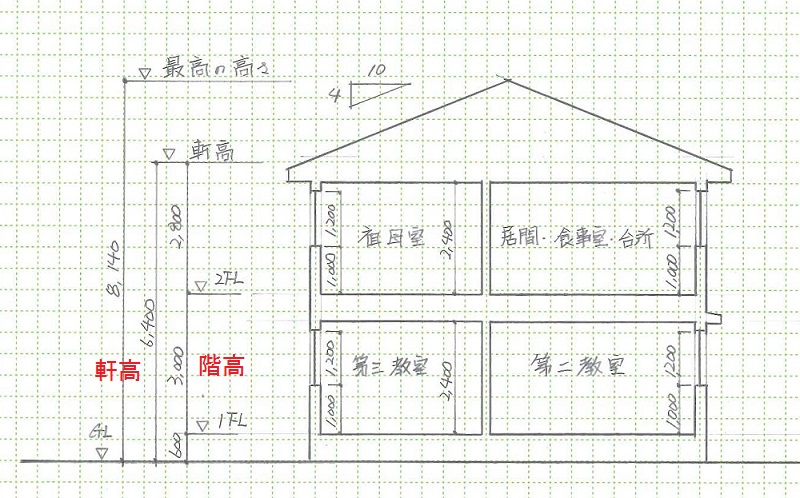

断面図は、原則（条件がなければ）屋根の勾配がわかる方向で切断してください。
桁行方向が東西に計画された建物の場合は、南北に切断し、西側を見るように作図します。

１階と２階の開口部で切断するという条件が多いです。１，２階共、外壁に窓がある部分で切断するようにしてください。

玄関と浴室は、特に条件がない限り、避けるようにしてください。
浴室は、床に水勾配がついていますし、浴槽の断面を表現する必要があります。

寸法の記入について、階高や軒高を記入しない人、また階高の取り方が間違っている人が多いです。



軒高は、地面から軒桁の天端までの高さを記入します。

階高は、１階床から２階床までの距離、２階床から軒桁天端までの距離を記入します。
