矩計図

矩計図（部分詳細図）は、建物の断面を詳細に表現した図面です。
例年、矩計図（基礎部分から屋根まで全て）が要求されていますが、平成26年から令和元年においては、部分詳細図（矩計図の一部分）が要求されました。

部分に分けて、ポイントをお伝えします。

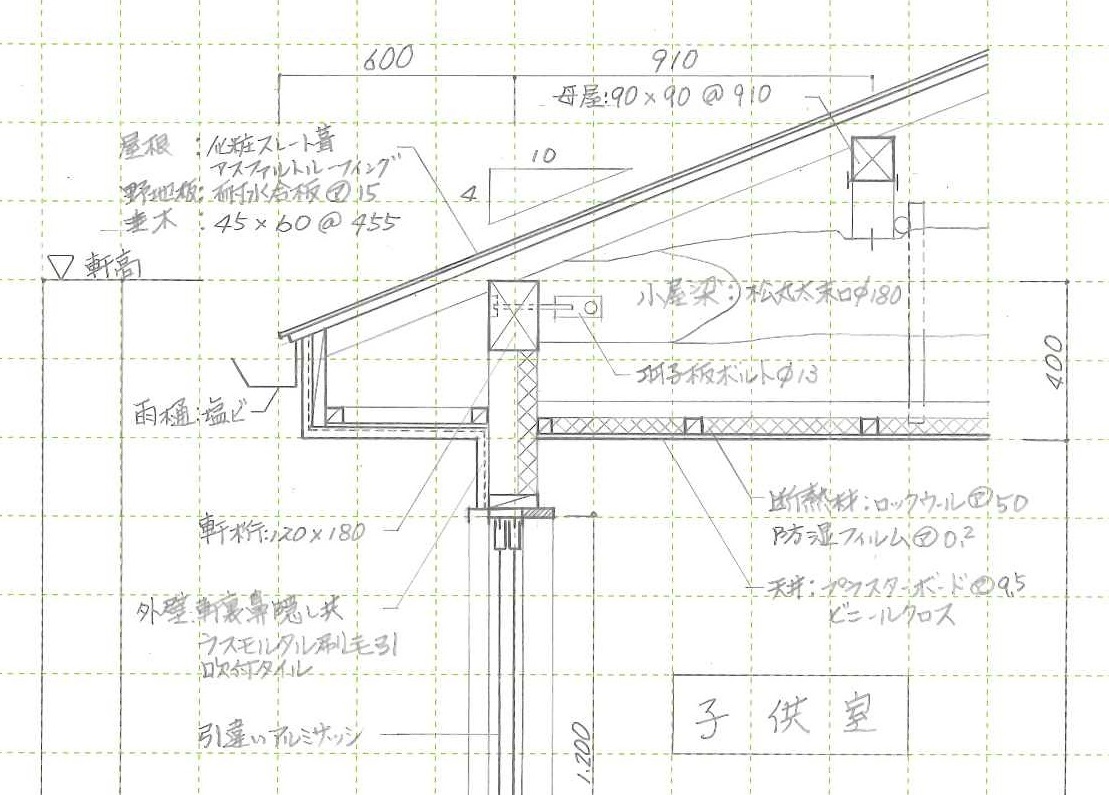

屋根部分

基本的に丸覚えしておけば問題ない部分です。
小屋梁は角材でも構いません。
２階の壁の上部には、丸太ではなく角材が入ることになりますので、壁のすぐ手前で切断する場合は、角材を表現するようにしてください。
（2階の小屋伏図を簡単に検討しておくとベターです。）

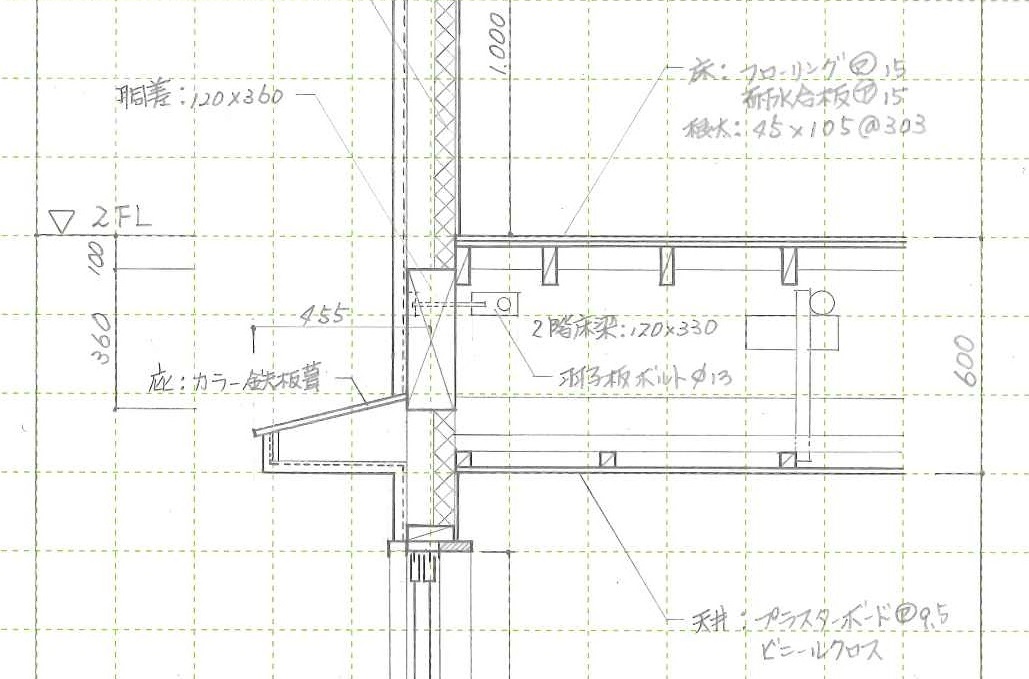

２階床部分



この部分はポイントがいくつかあります。

１、庇の有無　庇を設ける場合は、２階平面図、立面図、矩計図に記入が必要です。

２、胴差のサイズ　伏図で設定したサイズと合わせてください。

３、床梁のサイズ　同じく伏図とリンクさせてください。

４、根太の向き　断面が見えるのか、側面が見えるのか、伏図とリンクさせる必要があります。この図では、断面が見えています。

※外壁から近い位置（910ｍｍ）に胴差と平行に床梁がある場合は、その断面を表現する必要があります。（その位置はなるべく避けるようにしてください）

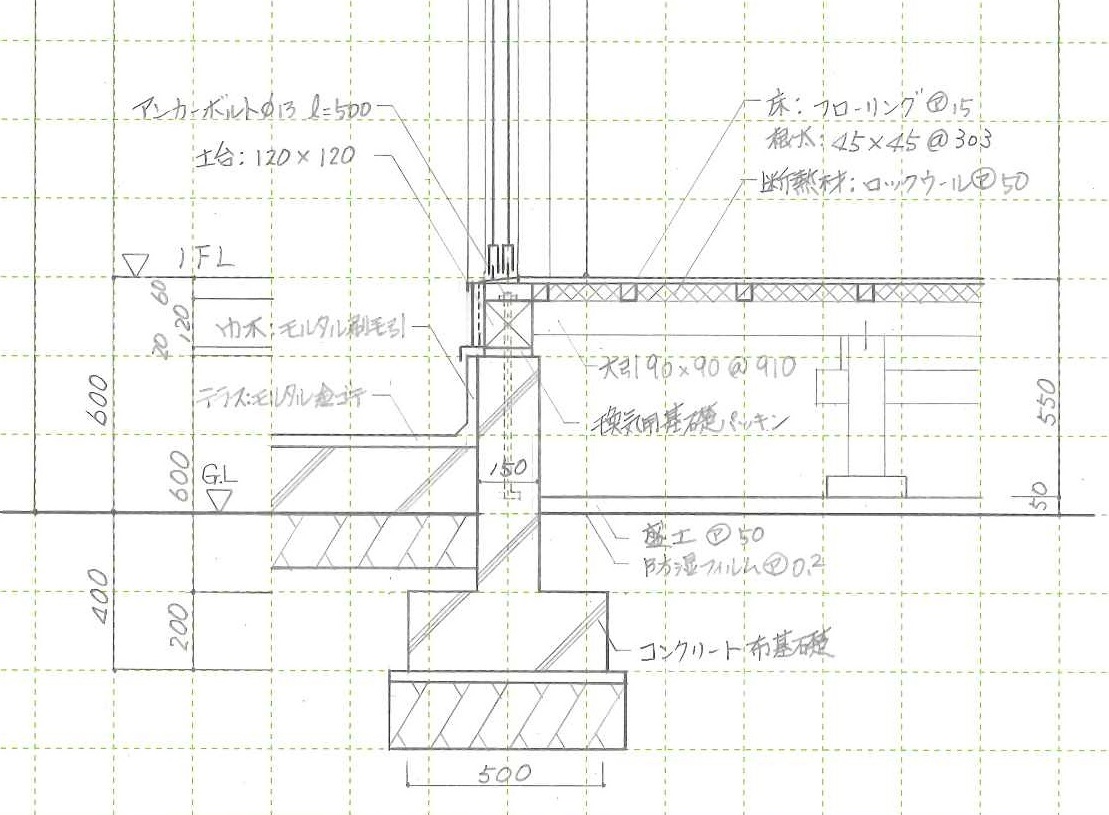

１階床及び基礎部分

1階床・基礎部分は、基本的には丸覚えしておけば大丈夫です。
根太と大引の向きはどちらでも構いませんが、一般的には根太の断面がわかるように表現します。

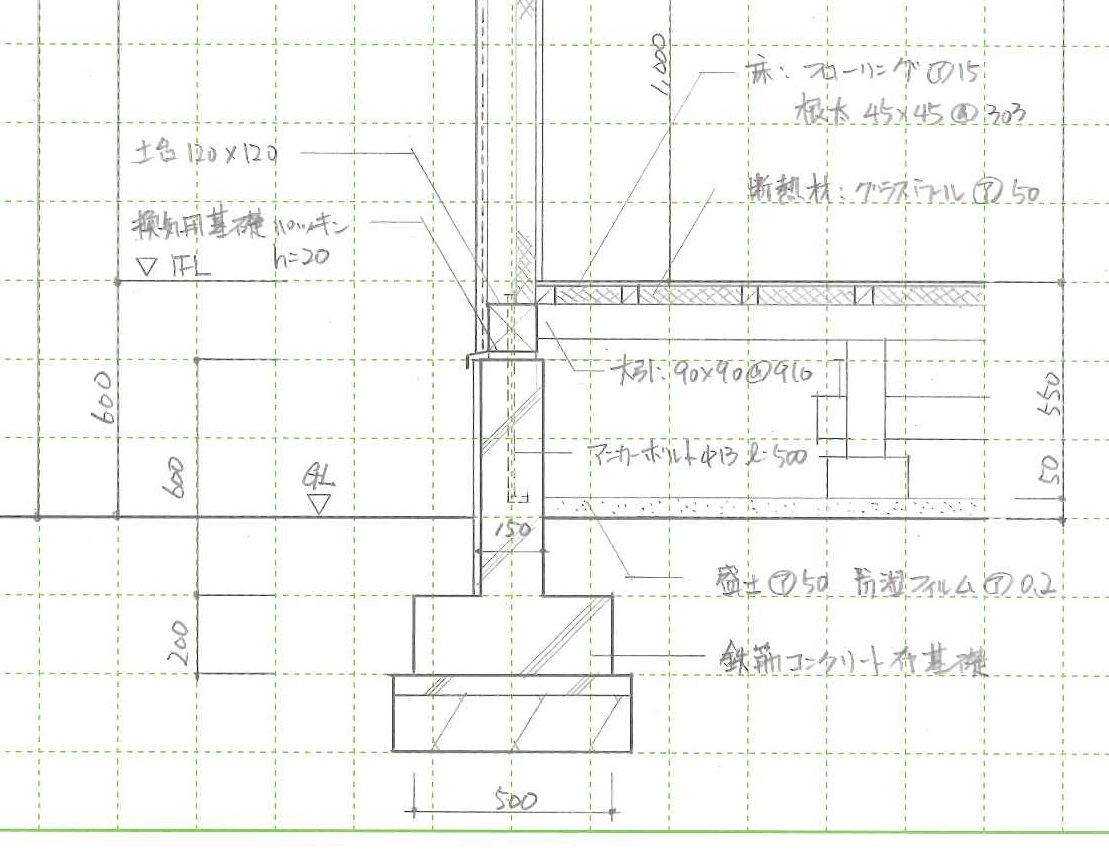

窓がない位置で切断する場合

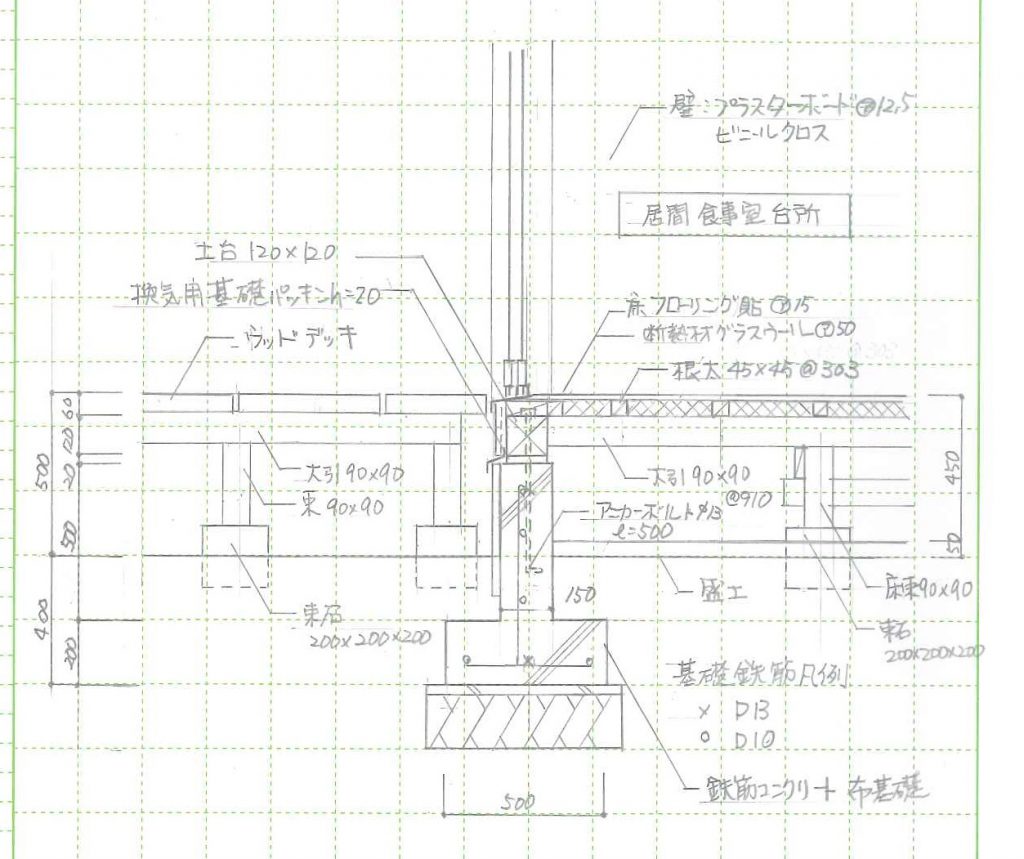

ウッドデッキテラスを表現する場合
（条件がない場合は、テラスでは切断しない方がベターです。）

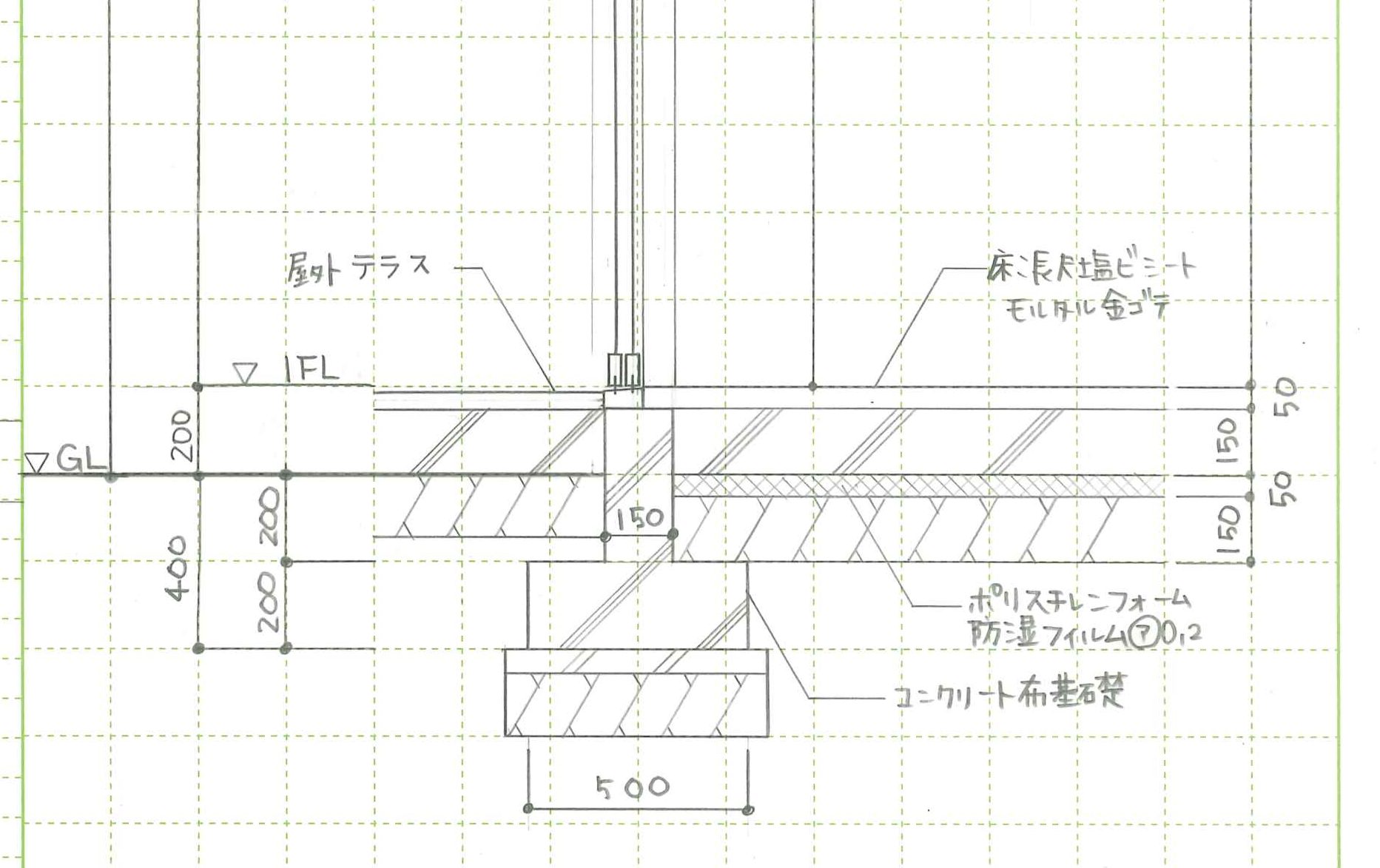

土間コンクリート床の場合
（出入口部分は土台をなくし、基礎の立ち上がりを低くします。断熱材はポリスチレンフォームを使用します。）

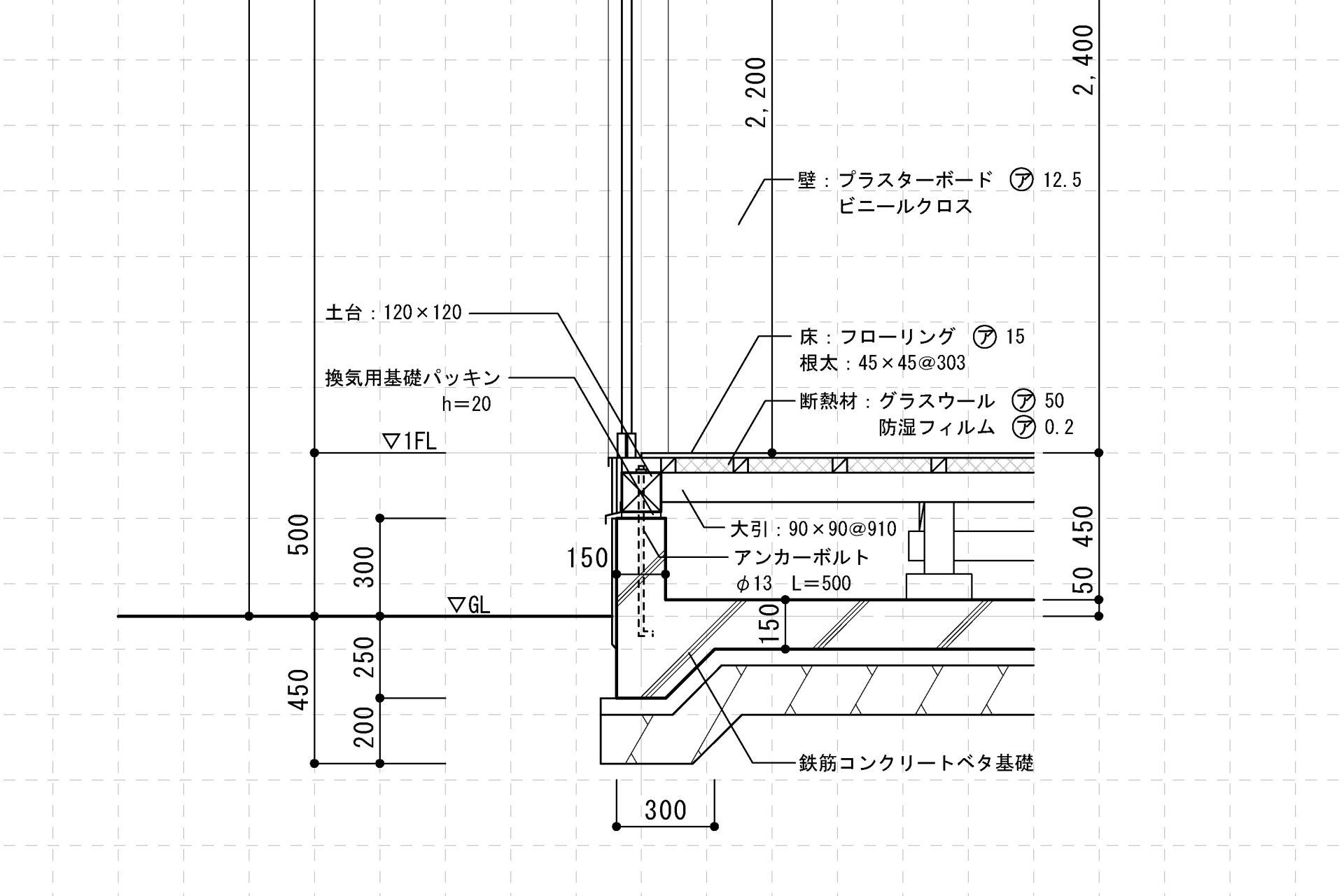

べた基礎の場合
（べた基礎で指定される可能性はほとんどありません。）

バルコニー部分



柱を設けた場合
柱で囲まれた部分は、建築面積に含まれますので、気を付けてください。



柱を設けずに片持ちとした場合
片持ち形式は、伏図が難しくなりますので、できるだけ選ばないでください。柱を設けるタイプが無難です。
片持ちバルコニーで奥行きが１ｍを超える場合ですが、超えた部分は建築面積に含まれます。ただし、奥行きが910ｍｍを超える場合は、柱を設けるようにしてください。検討が難しくなります。採点する人によっても判断が分かれやすくなります。
（よほど自信がある場合や冒険したい人は構いません。）



インナーバルコニー
矩計図の作図は、やや大変になりますが、平面図での作図や伏図の検討は、比較的楽になります。矩計図の切断位置がバルコニーでない場合でない場合は、インナーバルコニーで計画するといいでしょう。

矩計図において、バルコニーで切断するという条件は、RC造課題では過去に一度だけありますが、木造課題では今のところありません。（バルコニーを設けるという条件は２回あります。）
余力のある人は、練習しておいてもいいですが、そうでない人は、見ておく程度でいいと思います。（バルコニーがないタイプの基本形は、きちんと作図できるようになっておいてください。）
