妻側の立面図は、この部分の取り方がポイントです。

ここを正しく作図しないと、屋根の高さ（建物の最高の高さ）が違ってきます。

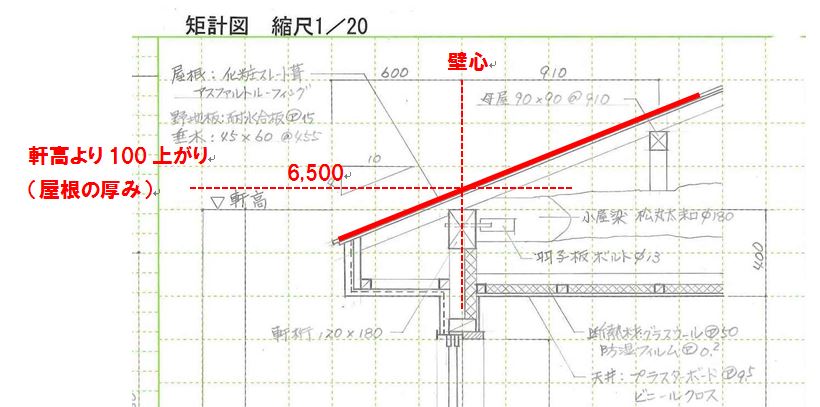

まず、屋根の表面の線ですが、屋根の厚みを100ｍｍとして考えた場合、軒高から100ｍｍ上がったライン（6500の高さ）と壁の中心線が交わったところ、この点に合わせて４寸勾配の斜線を引いてください。

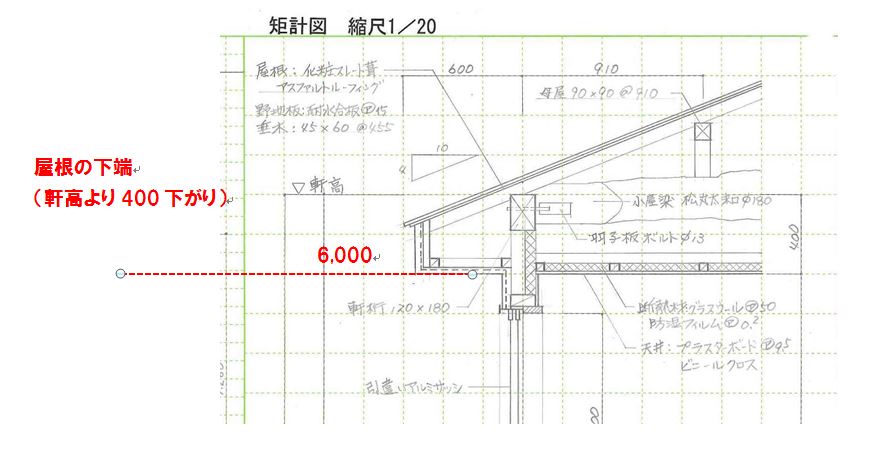

屋根の下端（軒天井）部分も、詳細図に合わせます。
この図だと、軒高6400から400ｍｍ下がった位置になります。地面からだとちょうど6000ｍｍです。
ちなみに、天井高さとも合わせていますが、必ずしも合わせる必要はありません。

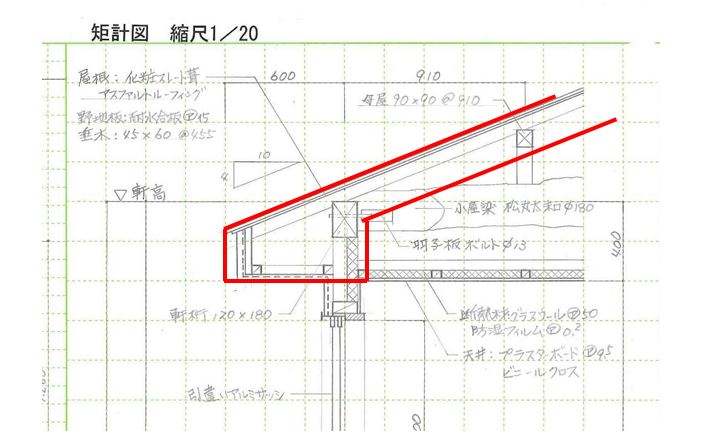

残りの線は、軒桁と母屋を包む感じで引きます。

上図の赤線部分を、1/100の縮尺で作図すれば大丈夫です。
