詳細図の作図手順ですが、どの位置においても基本的には以下の流れで進めていきます。
詳細図の作図手順
1、躯体（梁、壁、床など）の下書き線
2、躯体を仕上げる
3、下地材や断熱材
4、寸法線や文字
パラペット部分

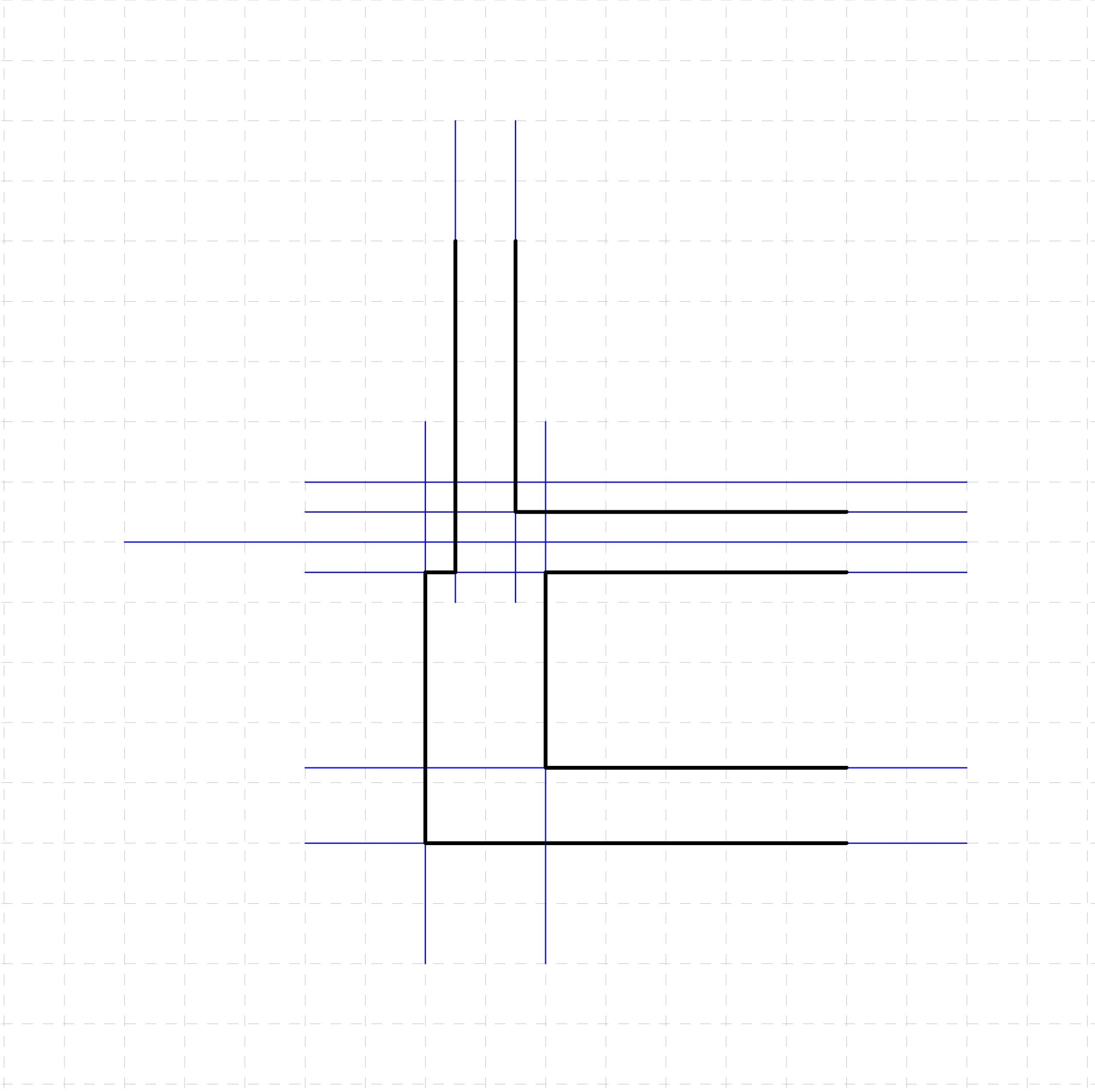

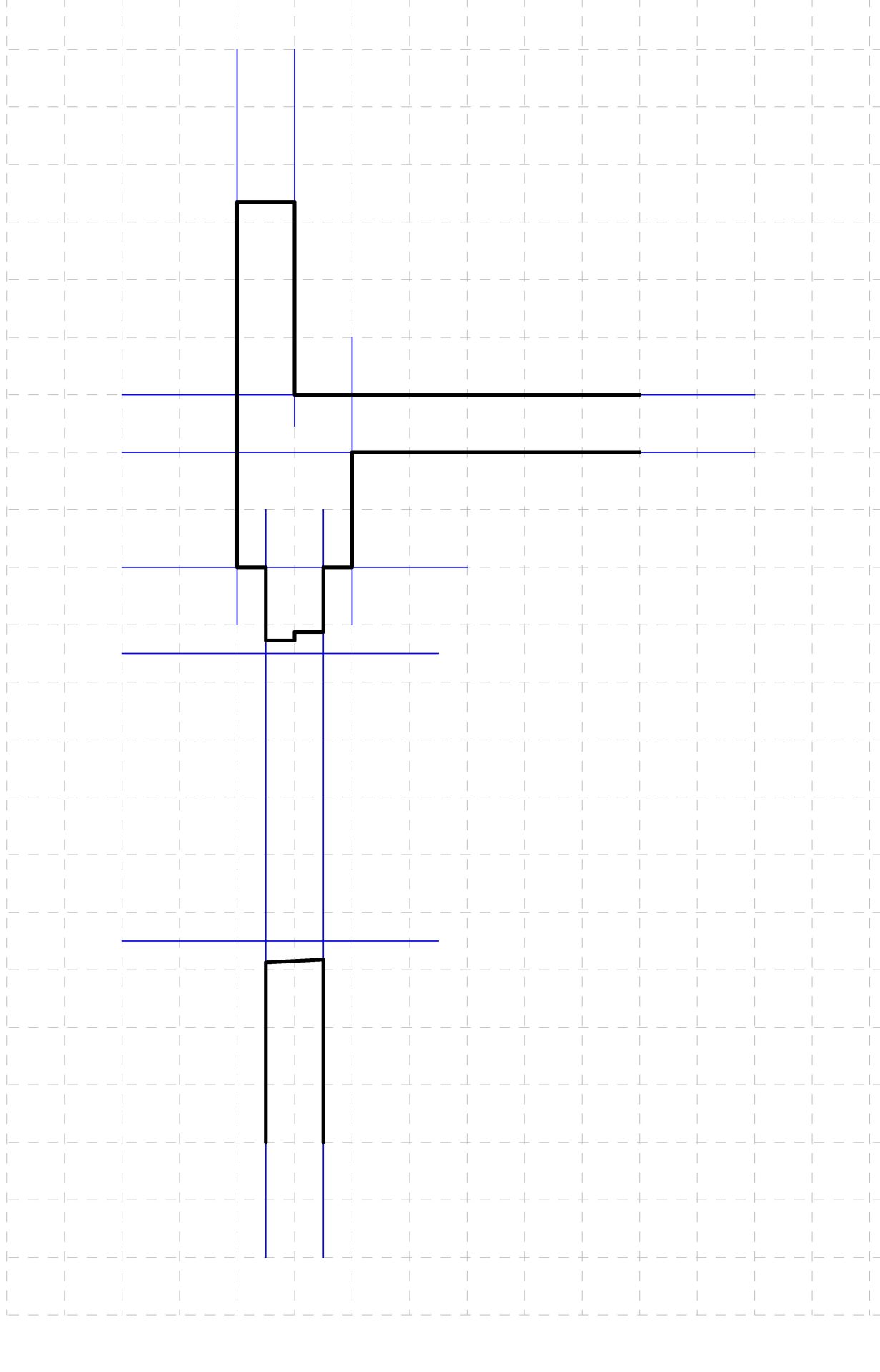

躯体の下書き線（青線）を引き、躯体を仕上げます。

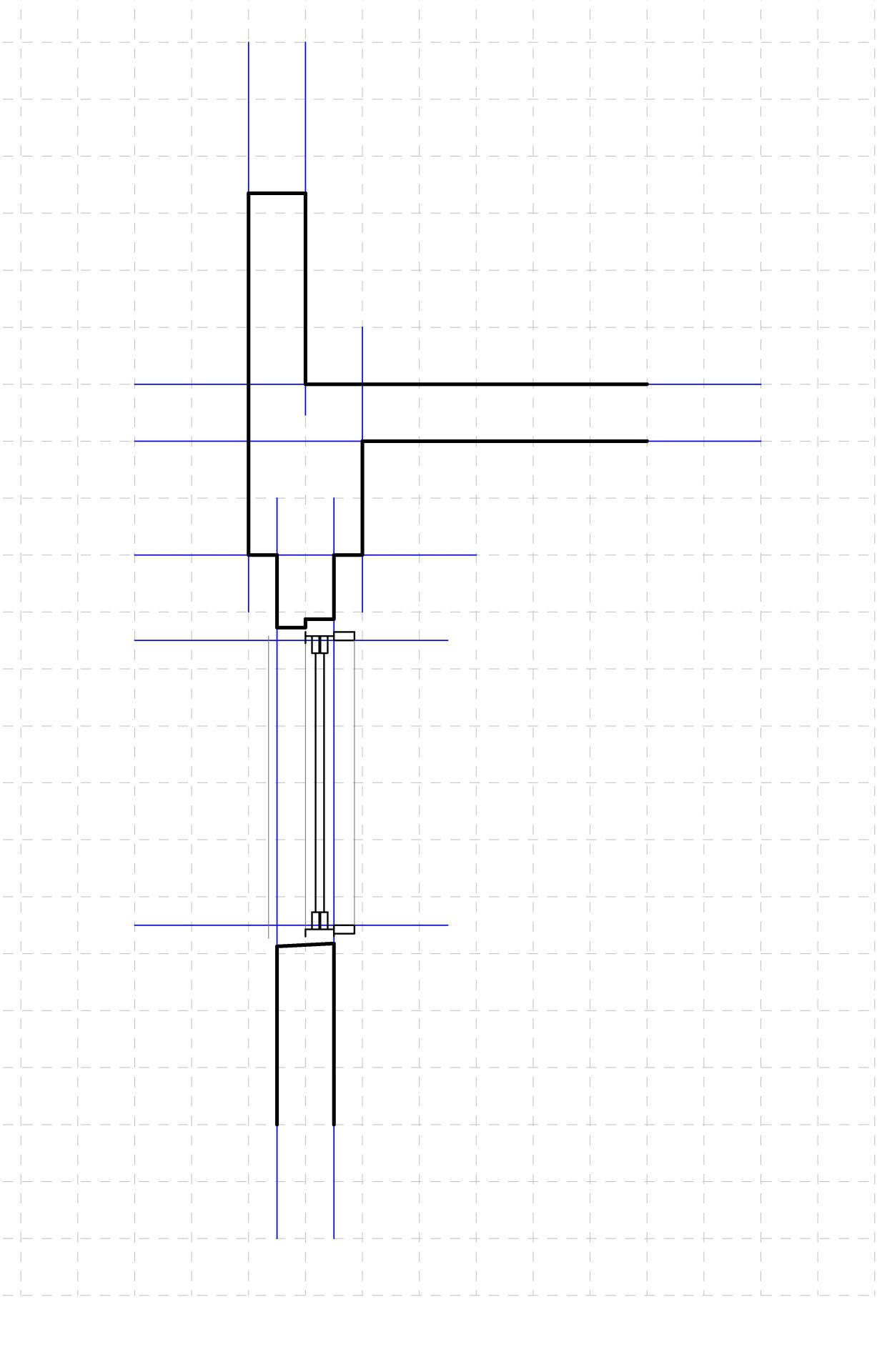

窓枠を入れ、サッシを描きます。
（化粧枠の内法が窓の高さになります。）
断熱材、天井や壁の下地材を記入します。

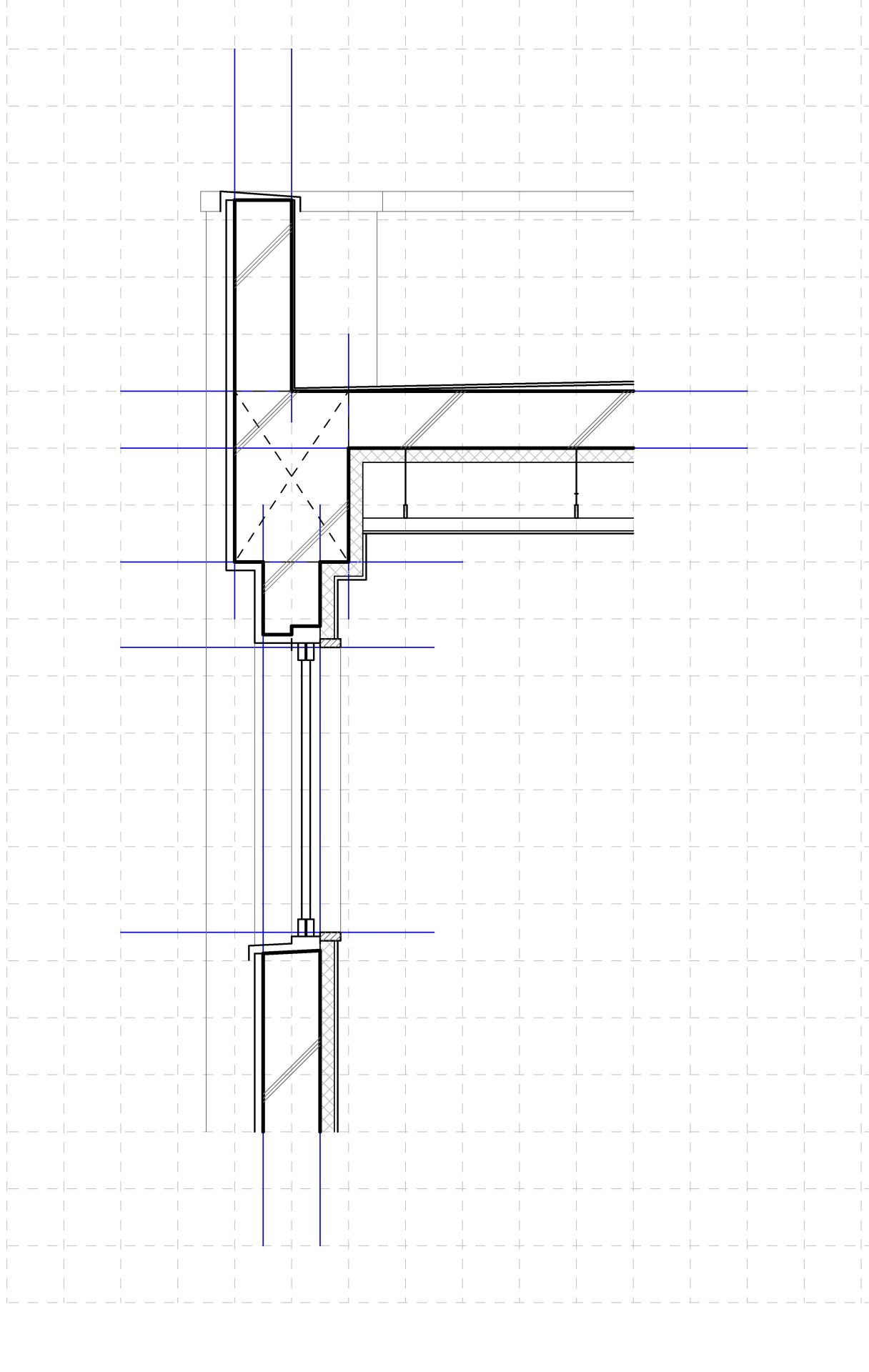

断熱材や躯体内部の斜線を引きます。細く引いてください。
（躯体内部の3本線は、45°で引きます。）

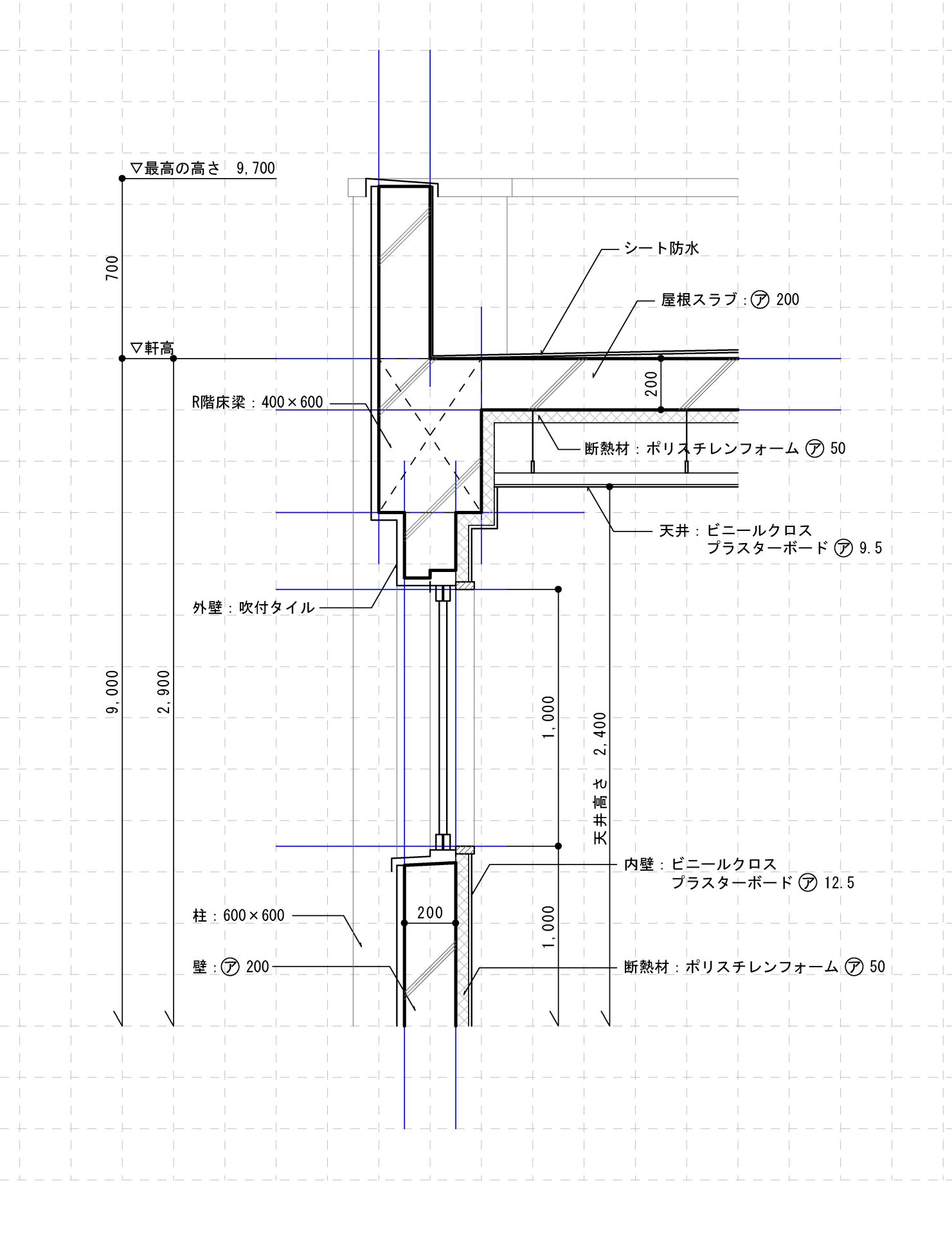

寸法線と文字を入れます。
見え掛かりの柱やパラペットは必ずしも必要ではありません。
バルコニー部を作図する時も手順は同じ。
基礎部分

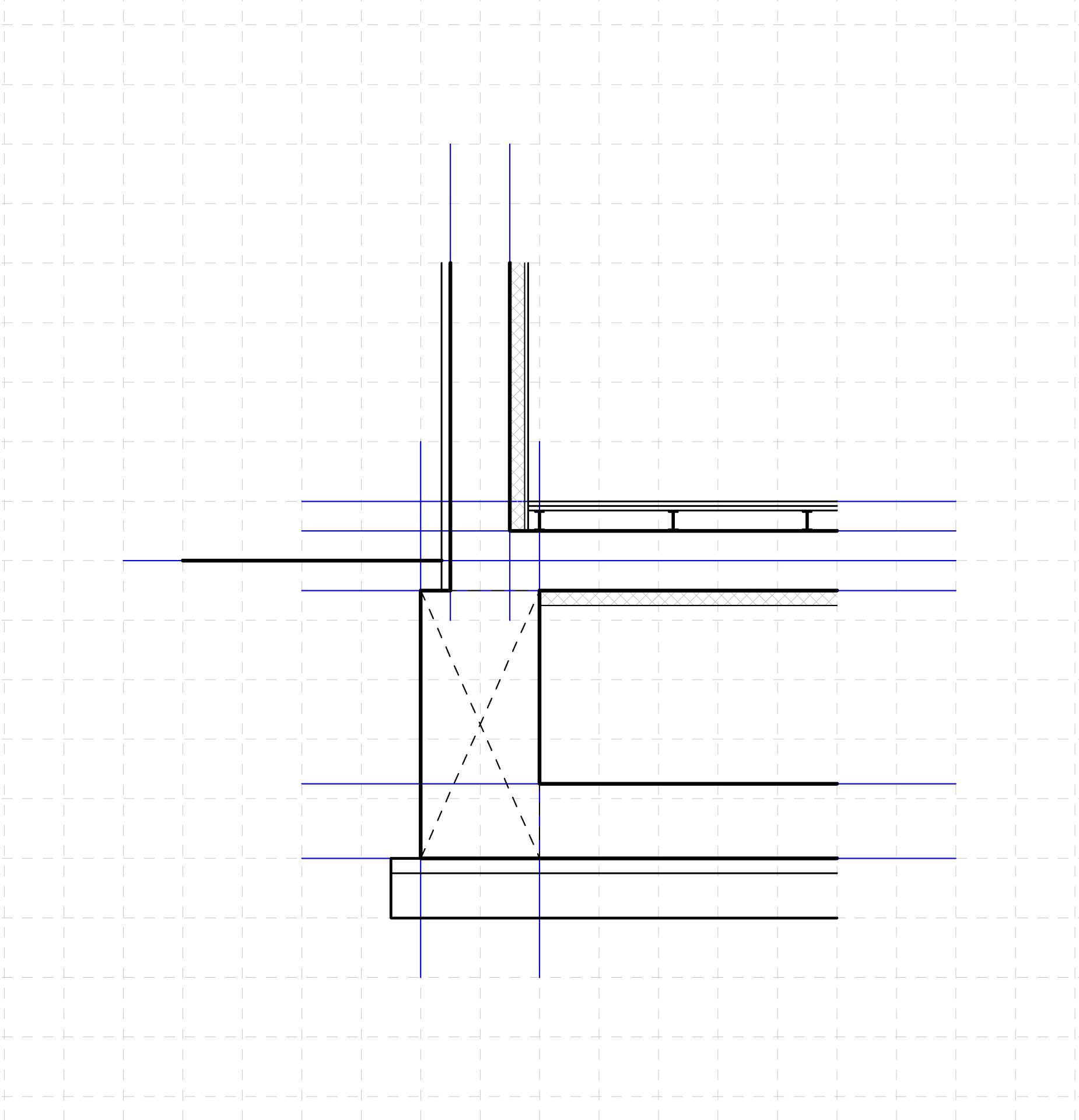

躯体の下書き線を引き、躯体を仕上げます。
（床高さの確認を忘れないでください。この説明では＋200です。）
断熱材や床の仕上げ材を記入します。
（床はフローリング、合板の順に上から引いていきましょう。）

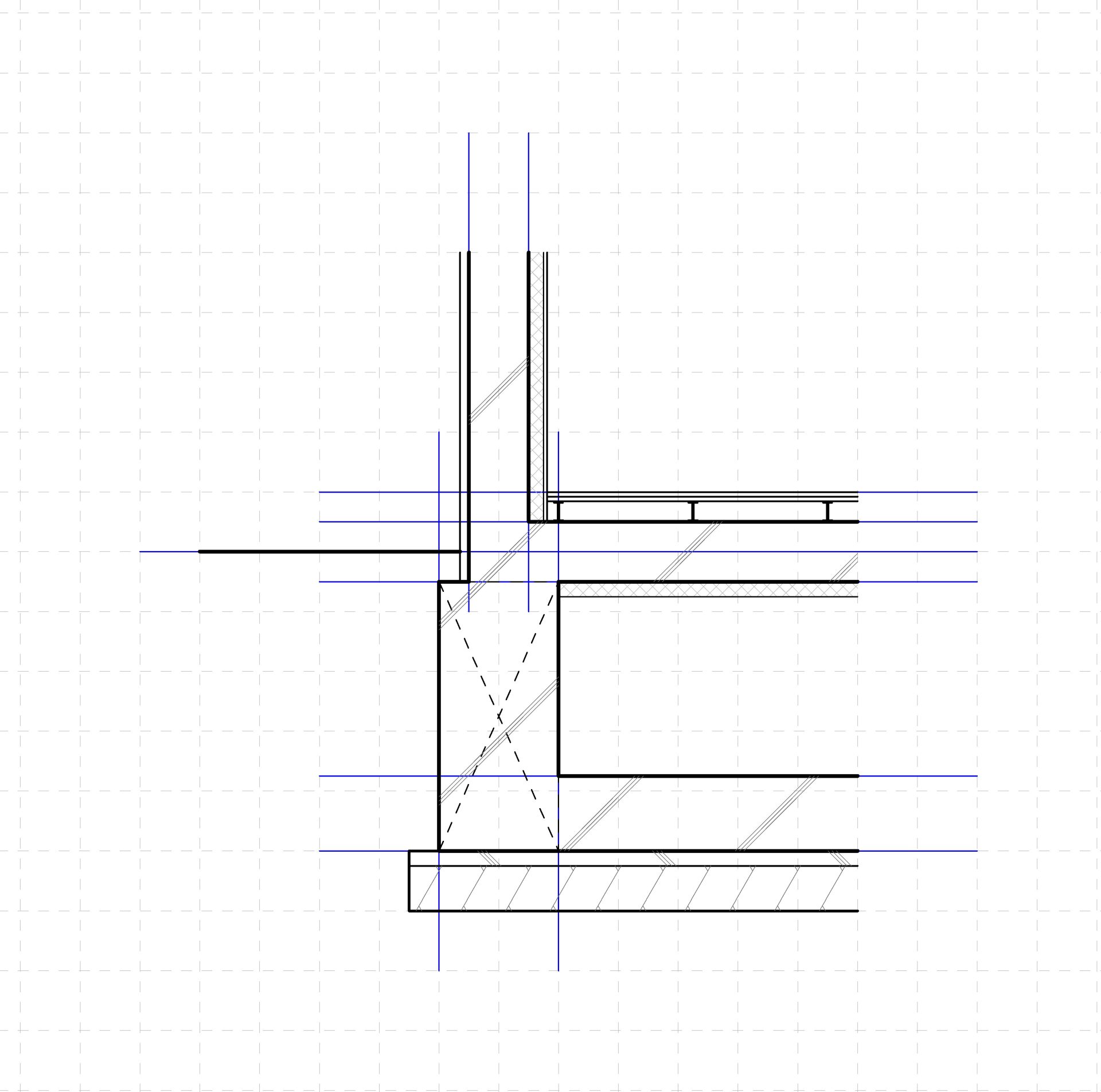

躯体内部の斜線（45度）、割栗石（60度）を記入します。
最後に、寸法線と文字を記入します。
