製図のページ
減点を受けない製図のポイントは、
１、正しい表現方法を身に付ける
２、記入が必要なものとそうでないものを知る
３、図面同士で不整合がないようにする
この３点です。
そして、指摘を受けたミスの事例を少しでも多く知ってください。
このページでは、正しい作図表現、作図の方法（手順）、練習問題、不適切な作図事例を掲載しています。
全ての項目をチェックし、理解するようにしてください。
正しい作図編（木造課題）
平面図（記入が要求されるもの）
・玄関 ・階段 ・寝室 ・台所 ・便所/洗面所 ・寸法線 ・屋外施設 ・屋根の形状
2階床伏図兼1階小屋伏図
・伏図の注意点
矩計図
・屋根部分 ・２階床部分 ・１階床及び基礎部分 ・バルコニー部分
※参考 平面図の作図手順・動画
作図動画（木造）
平面図（2階平面図）
この動画では、壁の厚みなどいくつかの寸法を測らずに目分量で描いています。できるだけ測らずに描けるようになっていただきたいですが、慣れるまでは、もしくは、大きさの感覚がつかめるようになるまでは、測って描いていただいても大丈夫です。
作図は習うより慣れること。
練習するほど、速く正しく描けるようになる。
2階床伏図兼1階小屋伏図
平面図を見て構造（架構）を考えながら作図する図面です。構造の理解が必要不可欠です。はじめは下書き（部材の配置や寸法の検討）をしてから作図してもいいですが、慣れると不要になってきます。
構造をきちんと理解すると、構造的に無理のない（より好ましい）プランを考えることができるようになります。
立面図
各部（屋根や窓）の高さをおさえておけば、毎回同じ手順で作図できるようになります。速ければ10分以内で描けるようになります。ちなみに動画は6分51秒です。
各部の高さは確実に覚えておこう！
矩計図
矩計図はプランが違っても作図内容はほとんど同じです。部材の名称や寸法など覚えることが多いですが、一度覚えてしまえば短時間で描けるようになりますので、少しでも早く覚えるようにしてください。10分速く描けるようになれば、見直し時間が10分増えることになります。
胴差や床梁の寸法、根太の向きなどは切断位置によって変わりますので、確認が必要。
断面図
近年では出題されていません。練習を行なうのは出題が決まってからでもいいですが、建築士になる以上は描けるようになっておきたい図面です。
※例年６月の課題発表時に要求図書も発表されます。
平面図、立面図、矩計図と整合性を取る必要がある図面です。

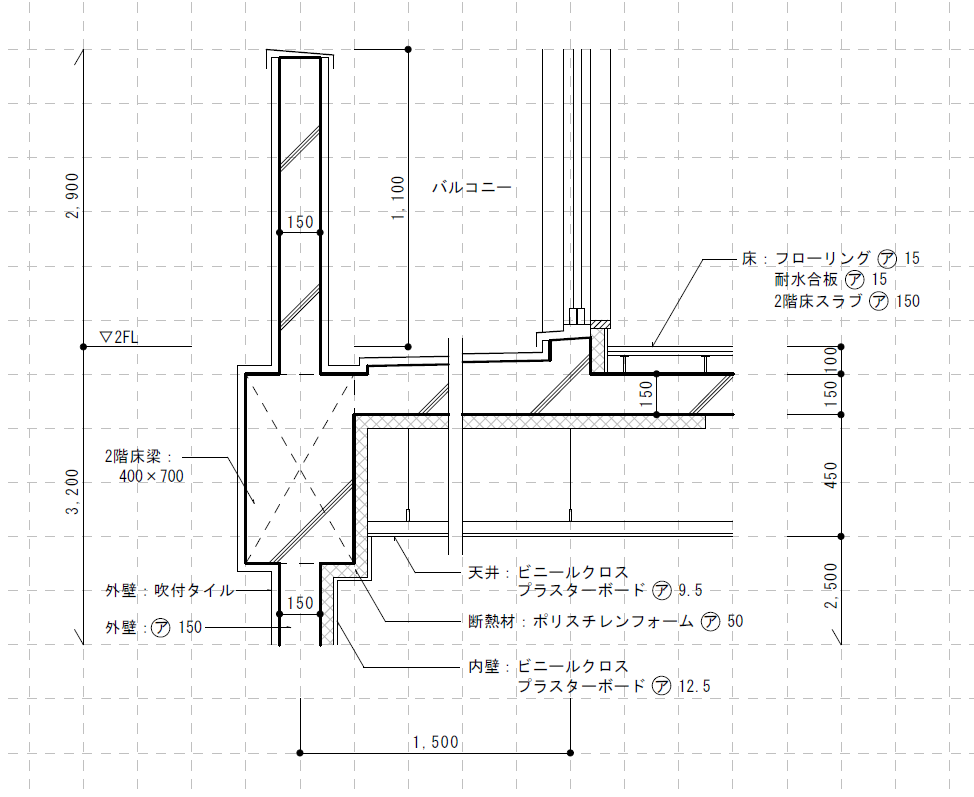

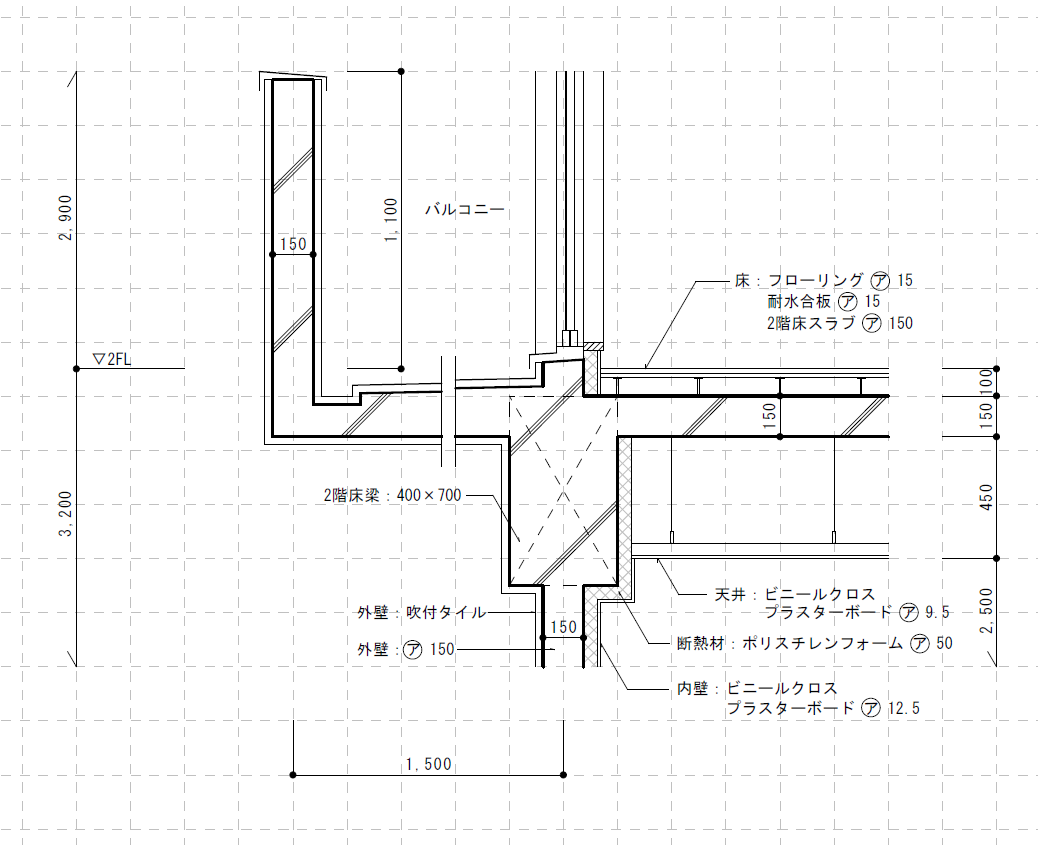

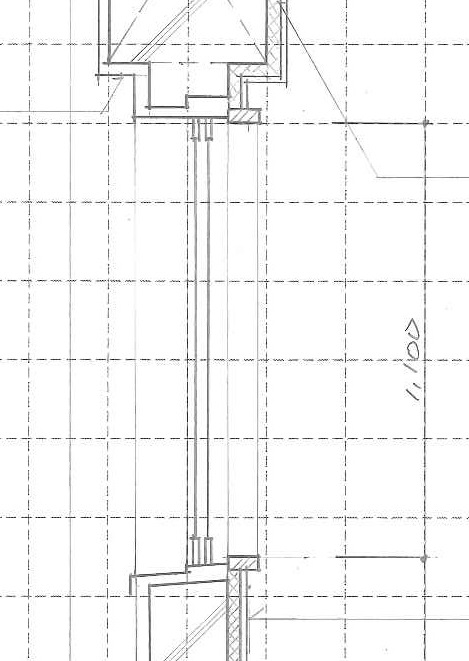

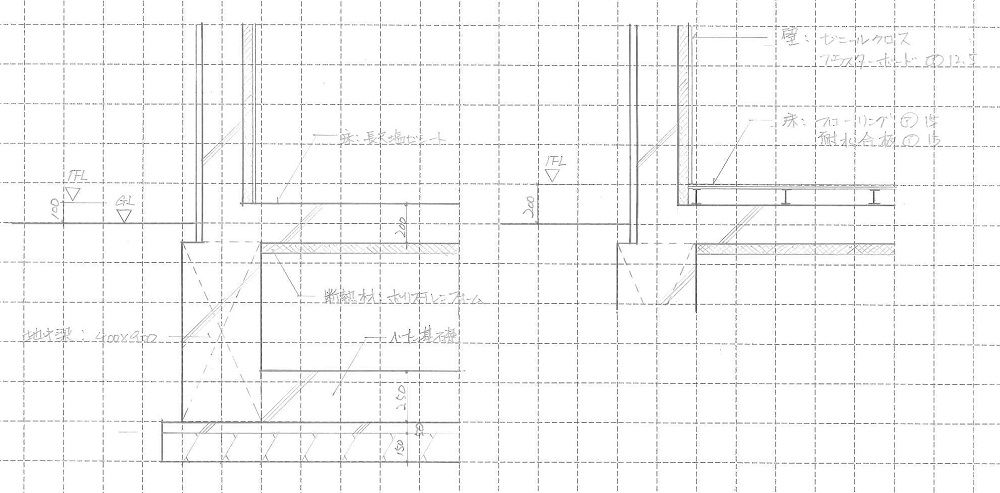

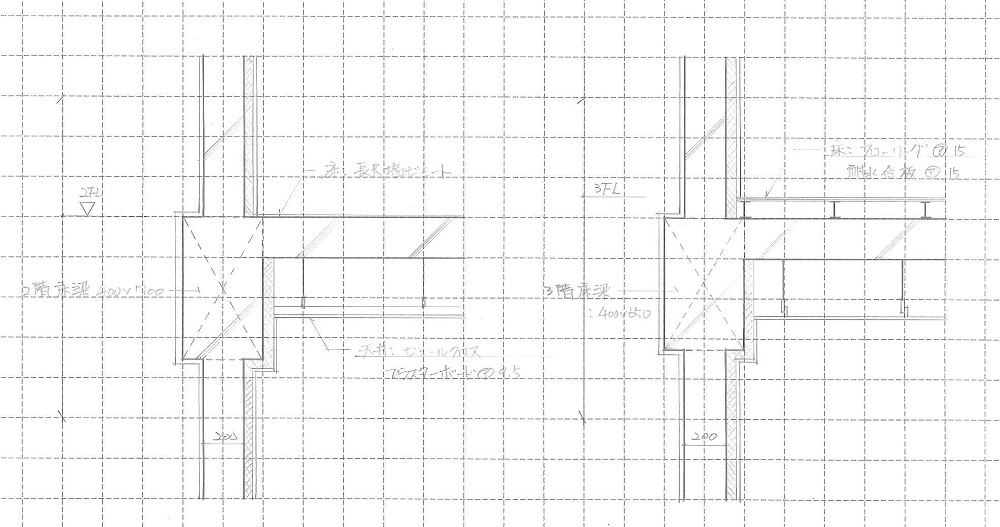

RC造 部分詳細図
作図動画（RC造）
RC造平面図（２階平面図）
RC造断面図
RC造立面図
YouTubeでも一部作図動画をアップしています。
https://www.youtube.com/user/saitanseizu
参考記事
お勧めのテキスト
「動画で学ぶ二級建築士 合格図面の製図法」
- 木造課題とRC造課題の両方を掲載
- 基本的な作図の方法を学ぶことができる
- 作図における必要なものと不要なものがわかる
- 時間短縮のコツなども掲載
- 作図動画を見ることができる（このページで紹介している動画です）
- 練習問題に取り組むことができる
- 過去の問題のポイントを学ぶことができる
最端製図オンラインショップでも購入できますが、単品だと送料がかかりますので、ネットショップを利用されるといいです。
